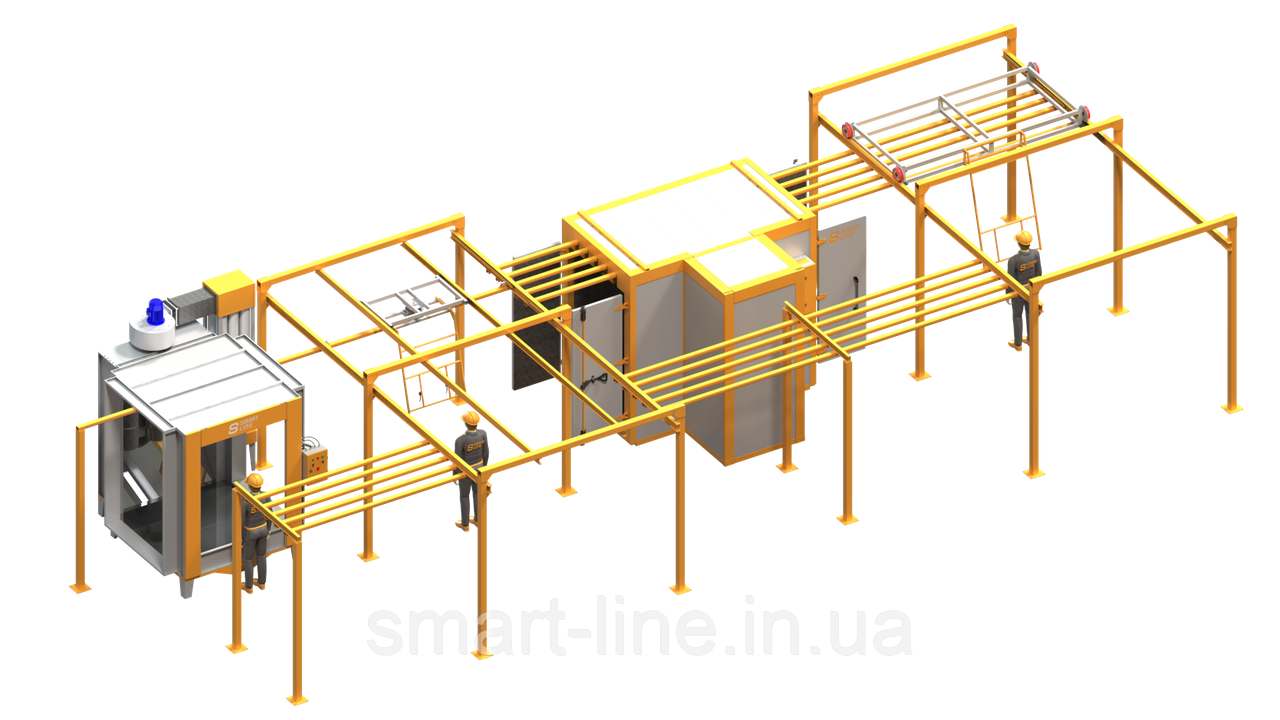

Лінія порошкового фарбування Ellipse - 1.3 для габаритів цеху: 17.7м х 6.8м

Для професійного порошкового фарбування металевих виробів «Смарт Лайн» пропонує до Вашої уваги один із варіантів раціонального розташування обладнання в виробничому приміщенні:  «Ellipse - 1.3»

Основні складові промислового цеху з закінченим циклом фарбування:

1. Піч полімеризації прохідна 3М Smart Line (1500х2500х3000) EL.02.B.30 на 5 направляючих
2. Камера напилення КН-3.1 (прохід 1500) з КФ-6 для порошкового фарбування 1-постова на 1 направляючу
3. Транспортна система з 1 поворотним перевантажувачем та 1 неповоротним. Передбачена зона завішування та зняття виробів після фарбування.
   *Транспортна система може бути виконана з направляючими:
а)  з гнутого профілю 70х60х4 для навантаження до 100 кг на 1м.п;
б)  з гнутого профілю 94х85х5 для навантаження до 300 кг на 1 м.п.

Несучі конструкції:

• Стійки з тр пр 100*100*3
• П’ятки стійок 240*240*6
• Ферма перевантажувача – тр пр 100*100*3
• Балки – Двотавр 12, Швелер 12

Поворотний перевантажувач:

• Рама – тр пр 60*40*2
• Поворотний механізм
• Система фіксації повороту та переміщення рами

Неповоротний перевантажувач:

• Рама – тр пр 60*40*2
• Переміщення рами відбувається за допомогою коліс 45-199х50-В
• Системи обмеження руху рам та підвісок

Підвіски 10 шт:

• Тр пр 60*30*3, лист 4,0мм
• Каретки для переміщення підвісок - відповідні до профілю напрямних


ПЕРЕВАГИ НАШОГО ОБЛАДНАННЯ:
- мінімізація людського чинника, у такий спосіб підвищується якість покриття;
- висока продуктивність;
- економія часу;
- простота в управлінні та технічному обслуговуванні;
- тривалий термін експлуатації;
- відповідність міжнародним нормам.

Обладнання сертифіковане для ринку ЄС!
