Проект 16

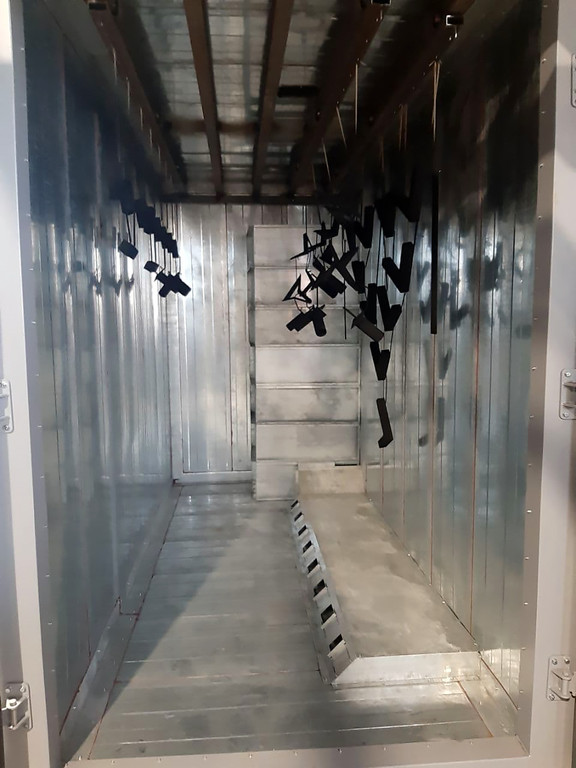

Печь полимеризации (термоблоки)
Каркасная часть изготовлена из листового металла толщиной 1.2-1.5 мм, внутренняя обшивка из оцинкованной стали, внешние элементы покрыты порошковой краской.
• Тип печи – на термоблоке
• Внутренние габариты, (Д х Ш х В), м – 2500 х 1500 х 2350
• Внешние габариты, термоблок (Д х Ш х В), м – 3500 х 1800 х 2700
Тени (ребристые) по 2,0 кВт, смонтированы в отдельный термоблок с конвекцией. С термоблока распространяется тепло по всему объему печи, с помощью вентиляционных каналов.
Автоматический пульт управления – предусмотрена возможность, настройки таких параметров:
• Температура нагрева – 20-250 С;
• Время запекания – 0-30 минут
Характеристики:
• Температура регулирования – поддержки, Со -20-250 / дискретность 1 °С;
• Установленная мощность, термоблок ~ 37 кВт
• Напряжение питания – 380 В
• Дельта перепада температуры – 0-10 °С.
В комплект поставки входит:
• Печь полимеризации
• Термоблок
• Автоматический пульт управления
• Конвекционный вентилятор
• Вытяжной вентилятор
• Вентиляционные каналы (короба) в печи
• Контроль температуры печи (Термопреобразователь ТСП1-3-Pt100)

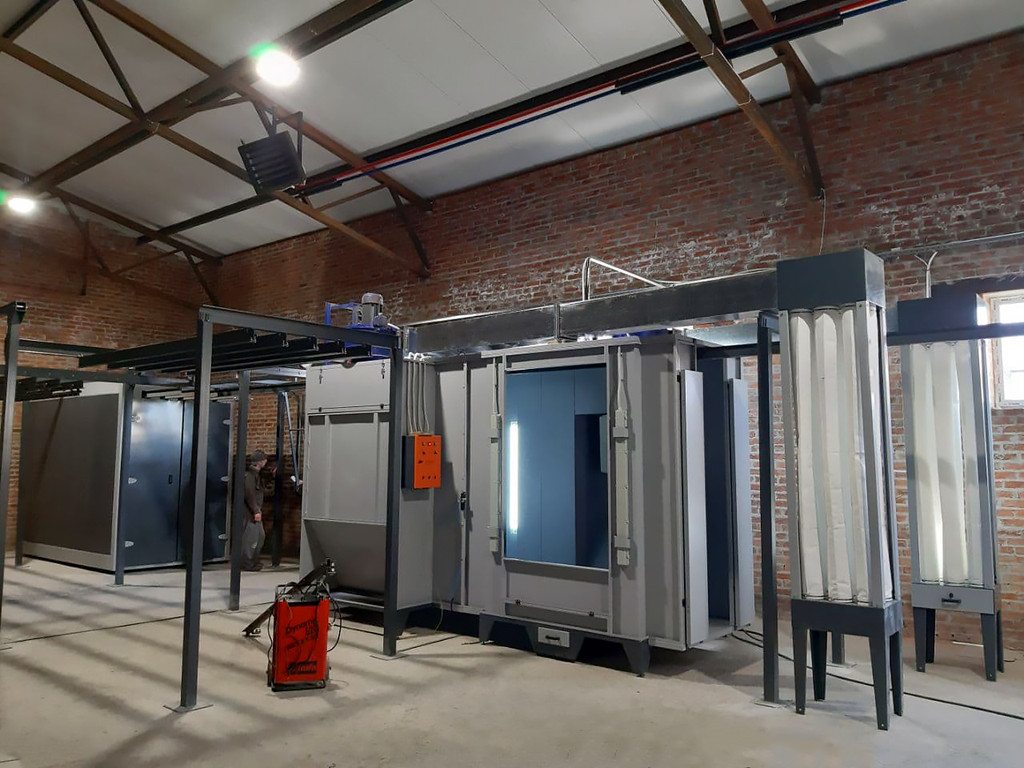

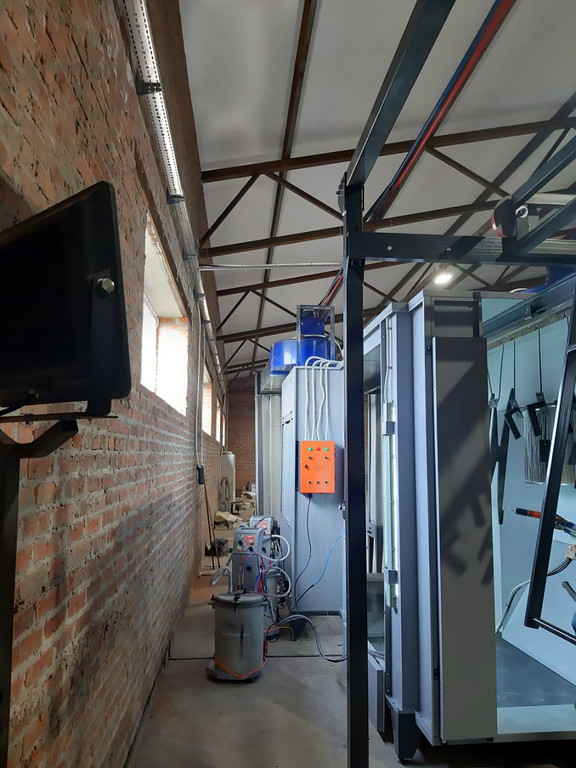

Камера напыления КН – 2 из колонным фильтром
Детали корпуса изготовлены из листового металла 1.2 – 1.5 мм, покрытые порошковой краской.
В комплект поставки входят:
• Корпус камеры напыления
• Фонарь LED (12W) – 4 шт.
• Пульт управления – 2 шт.
• Вентилятор – 2 шт.
• Электродвигатель – 2 шт.
• фильтра 32 * 60 – 6 шт.
Характеристики:
• Тип камеры – двухпостовая;
• Производительность вентилятора – 6300 м3 / ч;
• Степень очистки воздуха (что возвращается в цех) от порошка не менее – 99, 8%
• Напряжение питания – 380 В;
• Установленная мощность – 4 кВт;
• Внешние габариты, на одну направляющую (Д х Ш х В) – 4600 х 2890 х 3190 м

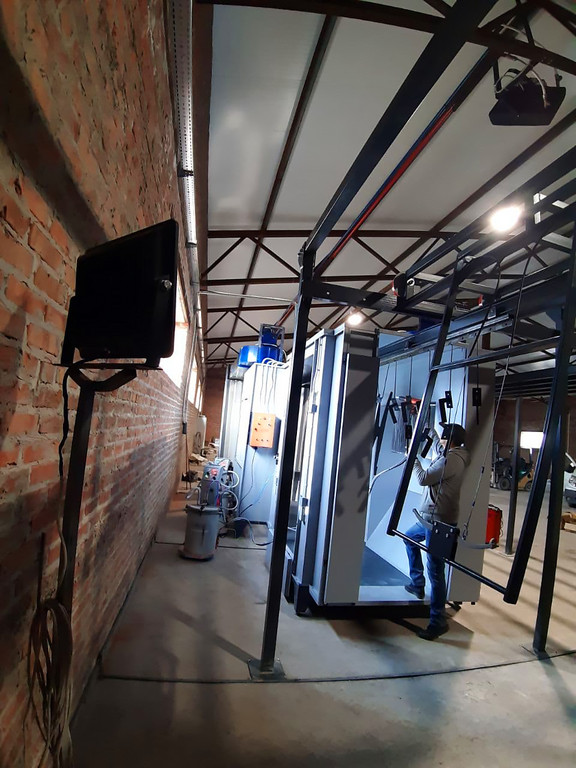

Транспортная система
Несущая конструкция изготовлена из трубы профильной 80х80х3 и швеллера 12В (П12), или балка двутавр № 10.
Характеристики:
• Стойка. труба 80 * 80 * 3.
• Пятка 250 * 250
• Поперечная 80 * 80 * 3
• Продольные фермы из швеллера 12 П.
• Направляющие с двутавра № 10
• Допустимая нагрузка на направляющую до 80 кг.
• Перегружатель, на 1 направляющую – 1 шт
